磁流体密封件的归类浅析(第二期)

返回列表 来源: 发布日期: 2021.04.15

今天继续为大家讲解下一个商品的归类思路和方向以及个人的观点阐述——磁流体密封件,这依旧是一篇很有争议的文章,一定要从头到尾阅读完。


商品介绍

磁流体(Magnetic fluid,其专用名ferrofluid),顾名思义就是由磁性氧化铁或铁氧体的微细颗粒,在各种液体中的悬胶液组成的。主要由以下三种成分构成:

(1)固体铁磁体微粒(Fe3O4);

(2)包覆着微粒并阻止其相互凝聚的表面活性剂(稳定剂);

(3)载液(溶媒)。


参照国家标准GB/T 32292-2015 《真空技术 磁流体动密封件 通用技术条件》中的结构以及主要零部件的规定:

3 磁流体密封结构

本标准对磁流体动密封件的密封结构不作具体规定。制造厂可根据用户使用条件设计制造不同密封结构的磁流体动密封件。

4.1 主要零部件

4.1.1壳体应使用奥氏体不锈钢或其他非导磁性不锈钢材料制造,并符合GB/T1220的规定。4.1.2传动主轴(轴套)应使用导磁性不锈钢材料设计制造,并符合GB/T1220的规定。

4.1.3密封材料应选用100°C时蒸发率不高于5.5×10-6g·cm2/h的磁流体(磁性液体)。


根据上述国标可知“磁流体密封件”并不具备统一标准结构,但是总体来说密封材料还是磁流体。磁流体密封件中适量的磁流体充满整个环形间隙, 形成一系列“O型密封圈”, 从而产生密封效果。一般地每个密封圈能产生20~80kPa的压差,整个密封装置能承受的压力就为各级压差之和。

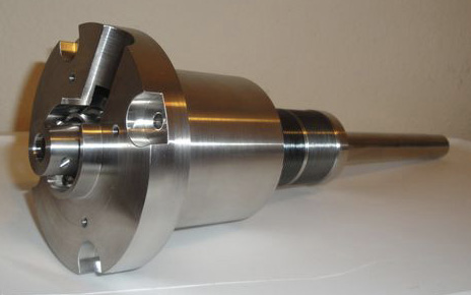

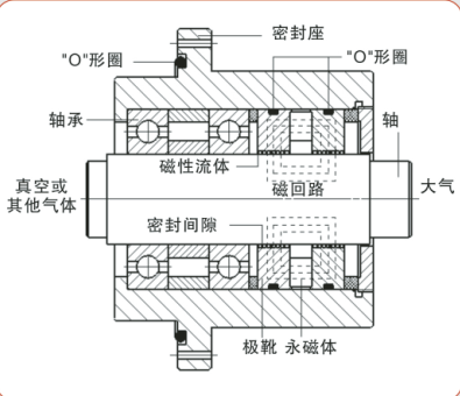

虽然其特性象任何匀质液体,但它受磁场的影响。磁流体密封件的设计中就利用这个性质。具体实物图及结构如下图所示

磁流体归类

磁流体归类



随着经济的发展,国内外真空设备发展迅猛。在许多回转动密封装置上,磁流体密封得到了广泛的应用,例如在单晶硅炉、真空钎焊炉、真空熔炼炉、化学气相沉积、离子镀膜、液晶再生等真空设备的密封,以及高温高压设备及对环境要求较高的设备的密封。


归类思路

思路一:按照机械密封件归入84842000项下;

思路二:按照半导体设备专用零件归入84869099项下;

思路三:按照永磁铁归入85051900项下;

思路四:按照具有独立功能的装置归入8479项下;

思路五:按照机器通用零件归入84879000项下;



思路分析

思路一:按照机械密封件归入84842000项下;

我们来看下上述磁流体密封件是否符合品目8484注释条文关于“机械密封件”的定义:

机械密封件(例如,滑动密封环及弹簧密封环)是机械装配件,装于机器或装置上形成平面、旋转面的密封接合,以防止高压泄漏,抵御由于部件运动或振动等产生的压力及应力。

  这些密封件的结构通常十分复杂,由以下两个部分组成:

  (一)固定件: 当将密封件装上后就成为机器或装置不可分割的组成部分;以及

  (二)活动件: 旋转件、弹簧件等。

  该货品之所以称为“机械密封件”,主要是因为有上述活动件。

  这些密封件起抗振装置、轴承、实际封件的作用,有时还起接头的作用,其应用范围广泛,包括用于泵、压缩机、混合器、搅拌器及汽轮机。它们用不同材料制成,外形也各不相同。


有同学认为密封件的密封座为“固定件”,其中滚珠轴承及磁流体为“活动件”,所以符合机械密封件的定义,应归入品目8484项下。

但是我们要注意一点,定义中“固定件”必须是与机器或装置装配上之后不可分割且其“活动件”必须具有旋转或弹性的特征。虽然滚珠轴承具有旋转特性,但是并不符合“固定件”的描述,因该装置一般装于真空设备连接处,仅为起良好的密封作用,并不与真空设备不可分割,所以排除归入品目8484的可能性。

而且我们也可以从国标GB/T  6556-2016 《机械密封的型式、主要尺寸、材料和识别标志》中得知,上述磁流体密封件,也不符合国标中规定的机械密封型式。



思路二:按照半导体设备专用零件归入84869099项下;

小编了解到有些地区是按照半导体制造搬运设备专用零件归入税号84869099项下的。比如下面的案例:

商品名称:磁性流体组件

商品描述(货物型号、规格、成份及用途):磁性流体组件承担了真空密封和转矩传递双重功能。其原理为:为了保证能够在设备运行几百万次后还能保持良好的密封性能,磁性流体组件内部使用了磁性流体这种物质,而不是橡胶等易磨损的物质进行密封。

该组件中心有一根传动轴,传动轴连接在两个轴承上,轴的一端连接在大气部的马达减速机输出轴上,另一端位于真空部,用于安装驱动皮带轮。如果将这根传动轴比作一个马达的转子的话,那么他的定子就是周围的永磁铁,而在转子和定子中间空隙内填充的就是磁性流体了,这些磁性流体被永磁铁产生的磁场牢牢的锁定在定子和转子的空隙中。才确保了内部传动轴转矩传递时,让真空环境和大气环境隔绝,不串气,才能进行真空作业(比如镀膜)。而且磁性流体不会造成内部传动轴的磨损,因此可以保持长久的使用寿命。 磁性流体组件是专用定制品,其组装生产的搬运机器人是只能用于制造半导体器件、平板显示器的设备上使用。

问题意见及理由:

该磁流体组件为生产的真空搬运机器人的专用零件。真空搬运机器人是专门用于生产搬运平板显示器、液晶面板,属8486税号项下商品,该磁流体组件按照8486项下机器人零件归入848690项下。

原申报税号:  8479899990

发布日期:2019-02-02

相关编号:W-2-2200-2018-0295

归类意见:上述商品为专用于液晶面板的搬运机器人的零件,由传动轴和电磁密封装置组合而成,参照十六类类注二关于零件的归类原则,该商品属于专用于液晶面板的自动搬运设备(即搬运机器人)的专用零件,根据归类总规则一及六,应将其按税目84.86所列机器的零件归入税则号列8486.9099。


  如上所述商品,小编就想如何才能判断这个磁性流体组件的专用性呢?这点很重要!!客户说是就是专用吗?得需要收集相当多的资料论证才可,如果确实具有专用性,那么就按照专用零件归类,当然业内常言:“具体情况,具体分析”,如果不是专用于半导体制造设备呢?难道就专用于某设备就归某设备的专用零件吗?所以并不能一概而论,也不要盲目套用归类指导。



思路三:按照永磁铁归入85051900项下;

为何不考虑归入8505项下呢?出于个人角度分析,该装置虽具有利用自身磁流体磁性特点在内部磁场作用下形成密封环,可应用于不同真空设备上形成真空密封效果。

要想归入品目8505项下就必须要先符合永磁铁的定义,而该装置内部仅为磁流体,虽然具有磁性,但并不符合品目8505注释条文:“永磁铁为经永久磁化的硬钢件、特种合金件或其他材料”的描述,一般都是某种固体形状,但也不仅仅是因为形状的问题,所以也排除归入品目8505项下。



思路四:按照具有独立功能的装置归入8479项下;

有些地区也按照具有独立功能的机械装置归入品目8479项下,因为他们觉得符合“独立功能”定义的描述。

本品目仅限于符合下列三个条件的具有独立功能的机器:

  (一)任何类或章注释中均未规定不包括在本章内。以及

  (二)未更为具体地列入协调制度其他各章的某一品目内。以及

  (三)由于下列原因,不能归入本章其他品目:

  1.根据其功能、品名、种类均不能归入其他品目;以及

  2.根据其用途或所适用的行业,不能归入其他品目;或者

  3.可同时归入两个或多个其他品目(通用机器)。

本品目所列的机器与机器零件等(应按零件的归类总原则归类)之间的区别在于它们具有独立功能。

据此,下列机械装置应视为具有“独立功能”:

1.可独立于其他机器设备之外执行其功能的机械装置(不论是否配有发动机或其他动力装置)。

2.必须安装在另一台机器或器具上,或安装在一套较复杂的设备中才能执行其功能的机械装置,但其功能必须是:

(1)不同于所装机器设备的功能;以及

(2)在上述机器设备操作中并不起必不可少的和不可分割的作用。


乍一看是符合独立功能定义的哈,首先确实可独立于设备之外执行其密封功能,再就是必须安装在某个真空设备上才能执行其功能,也确实不同于所装机器设备的功能。但关键的就是一点一定起到必不可少和不可分割的作用吗?小编认为换一个其他类型的真空密封件不就可以了?所以小编个人认为也排除归入品目8479项下。



思路五:按照机器通用零件归入84879000项下;

那说到最后肯定也就是小编个人最认可的方向了,是否可以按照机器的通用零件归入品目8487项下呢?来看下品目8487注释条文:


8487:本品目的货品可确定为机器零件,但不能确定为任何一种机器的零件。


该商品确实可确定为机器零件,但并不能确定为任何一种机器的零件,比如商品说明中也明确适用范围可用于单晶硅炉、真空钎焊炉、真空熔炼炉、化学气相沉积、离子镀膜、液晶再生等真空设备的密封,以及高温高压设备及对环境要求较高的设备的密封。

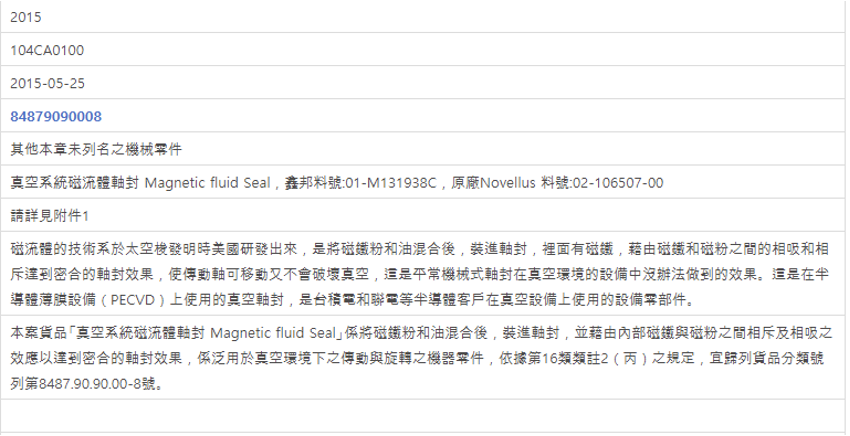

同时小编查阅相关资料有类似品的归类决定可供参考如下:


该归类决定中描述商品是磁流体轴封(Magnrtic fluid Seal),是将磁铁粉和油混合后,装进轴封内,通过磁铁和铁粉之间的相吸和相斥达到密封的轴封效果,使传动轴转动又不会破坏真空。用于半导体薄膜设备上使用的真空轴封。且其运用的依据是第十六类注释二(三)的规定归入848790项下。

第十六类注释二(三):

除本类注释一、第八十四章注释一及第八十五章注释一另有规定的以外,机器零件(不属于品目84.84、85.44、85.45、85.46或85.47所列物品的零件)应按下列规定归类:

(三)所有其他零件应酌情归入品目84.09、84.31、84.48、84.66、84.73、85.03、85.22、85.29或85.38,如不能归入上述品目,则应归入品目84.87或85.48。


这样一来,从上述归类决定的结构上不难看出与我们的“磁流体密封件”非常相似,所以小编认为其确实符合第十六类注释二(三)注释和品目8487注释条文的描述:“可确定为机器零件,但不能确定为任何一种机器的零件”,所以小编认为该“磁流体密封件”应按照机器通用零件归入税则号列84879000项下。
